最近在學習如何設計放大器，發現 Training 所用的 BFP740 可以用 ADS 裡的 NETLIST INCLUDE 匯入模型資料檔 (SPICE 或 SPECTRE 等)，然後建造一個電晶體的外殼，在指定到 INCLUDE 的資料檔，就可以在不同版本的 ADS 裡使用這些模型。

• 觀察可匯入的模型檔:

在這的的例子是BFP740，首先要取得模型的資料檔，打開 BFP740_SPICE.txt 發現是一個 Nestlist 的資料檔，其中有提供 BFP740 的腳位及腳位順序。另外還有這個資料檔可使用的頻率範圍等等。這個步驟是很關鍵！讀懂資料檔的內容，才知道要檔案可否匯入？匯入的檔案是什麼？尤其當要匯入的是不同製程的 PDK 時，讀懂了才知道選擇匯入哪個檔案？及哪個Section？才是所需要的模型。

• 匯入 Netlist:

用 ADS 中的 NETLIST INCLUDE 匯入 BFP740_SPICE.txt。用 NETLIST INCLUDE 而不用File 下的 IMPORT 是因為，前人的經驗發現 ADS 的 IMPORT 功能會自動將 Netlist 中的結點連線，而包含了許多走線的資訊，在匯入電路圖後可能因為資料過於複雜而造成某些資料遺失，因此使  NETLIST INCLUDE  單純只匯入 Netlist 中的結點資料，這樣資料簡單又運算只須節點資料，這樣反而不容易產生問題。

• 創建 BFP740 的外殼：

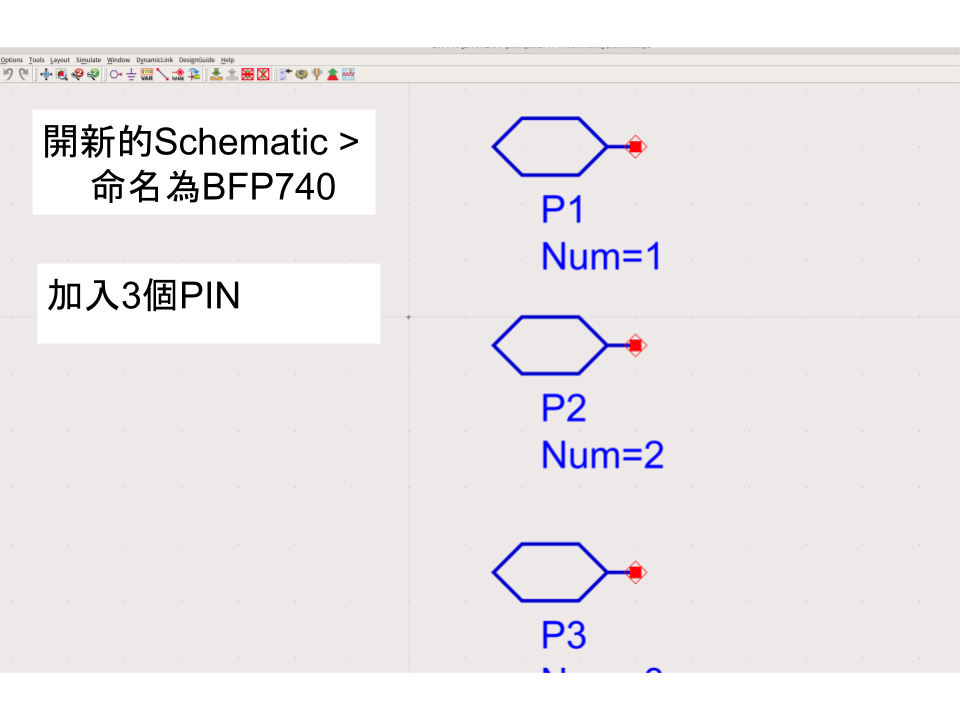

根據 BFP740_SPICE.txt 是有三個腳位的 BJT。所以開啟一個新的 Schematic 加入 3

個 PIN，命名為 BFP740。

• Insert Component:

工具列中的 Insert > Componet 可看到 Library 中有剛剛創建的 BFP740。

第一次插入元件時會自動跳出 Symbol 的設定， BFP740 是 BJTNPN 三個腳位的。這樣便完成Insert Component 的步驟。

• 檢查電晶體腳位順序：

選取 BFP740 進入元件裡面 (Push Into Hierarchy)。

檢查腳位順序是否和 BFP740_SPICE.txt 裡的順序一樣。要確保一樣。才不會接電路時因為腳位定義接錯。

• 設定 OPTIONS:

新版的 ADS 在匯入 NETLIST INCLUDE 時會有重複匯入的問題，這時要叫出 OPTIONS > Duplicate 選擇 Ignore 選項，才能夠順利進行模擬。

以上就是在ADS用 NETLIST INCLUDE 匯入模型資料檔的方法，這方法也可用在不同製程的 PDK 匯入喔！
